【實用技巧】MBot桌面級3D印表機進階模型列印技巧

您在使用印表機列印模型的時候,可能會碰到有些模型列印不成功,這裡有幾種列印小技巧。

1. 印表機在單獨列印一根細長等一些類似模型:

要是這個模型的直徑小於3cm,那麼模型很可能就會列印失敗,再比如,列印埃菲爾鐵塔的頂部時,也是會出現列印不美觀的現象。那麼這個情況的原因是由於模型橫截面過小,印表機列印這一層的時候速度過快,在材料還沒冷卻好之後,新的一層材料就堆積上去了,這就使得模型很不美觀。

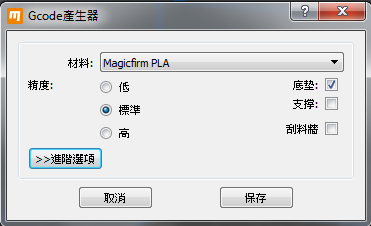

解決的方法就是:在產生X3G檔之前的設置對話方塊裡面有一個刮料牆,勾選起來,或者將同樣的模型或者同樣高度的模型同時擺放列印,且他們之間的距離儘量遠一些,這樣可以讓材料有充分的冷卻時間。

2. 有些模型是有懸空部位的,這個時候要在生產X3G檔的時候在設置裡面勾選支撐。但是由於支撐的緣故,那一部分的模型的表面精度達不到0.1mm。但是可以通過後期的模型加工處理來解決。有些模型是有傾斜角度的部位,這個時候一般傾斜角度大於45°的是需要支撐的,還有些模型可以通過旋轉來避免支撐,或者減少支撐。



3. 印表機在列印的時候,是有一個起始位置和終止位置的(在同一點,在列印程式位置是固定的,位於左前方45°角),那麼這個位置的選擇有時候也會影響到模型的列印,因為不同的起始位置的設定會讓印表機有不同的列印路徑,所以這會造成同一個模型列印出不同的效果。所以有些模型可以繞Z軸旋轉,從而在不同的角度進行列印。



4. 有些模型無法一次列印出來,那不如換個角度思考一下,對它進去分割列印,最後再黏在一起,這樣也是不錯的選擇。

5. 切片軟體Mprint在匯出完成之後是可以觀察預覽列印的,我們可以通過觀察預覽列印來看看模型的列印過程。

6. 列印有些模型的時候會翹邊怎麼辦,這裡有三個方法。第一,可以試著把列印底板和列印噴頭之間的列印距離調的再近一點,讓列印噴頭吐出的第一層材料幾近嵌入底板;第二,可以使用3M雙面膠,也能有效防止翹邊問題;第三,可以使用丙酮,只要在列印之前把丙酮擦拭在底板上就行。丙酮的防翹邊效果是目前最好的,但請注意丙酮是易揮發、有毒、有害、易燃易爆氣體。



2015/8/4
